一、在阻燃聚氯乙烯及阻燃聚乙烯中，三氧化二銻是一種非常高效的阻燃劑，因?yàn)槠渑c鹵素有很好的阻燃協(xié)效作用，可以提高材料的氧指數(shù)及材料的離火自熄性能。

但有許多材料廠家卻使用含有三氧化二砷（俗稱”砒霜”）的低價(jià)劣質(zhì)三氧化二銻，來蒙蔽許多光電線纜廠。三氧化二銻是由輝銻礦（Sb2O3）煅燒氧化生成物Sb2O3，進(jìn)行提純除去砷和鐵，再以炭還原成金屬銻，進(jìn)一步熔煉提純，再氧化得純Sb2O3，銻與砷是兄弟礦，所以需要反復(fù)提純來去除砷。

目前國(guó)內(nèi)高純度的三氧化二銻的含砷量，控制在≤300ppm，但沒有經(jīng)過反復(fù)提純的三氧化二銻也大有市場(chǎng)，因?yàn)楸阋?！目前市?chǎng)上純度在99.5%以上的三氧化二銻均在55000元/噸以上，而沒經(jīng)過提純的所謂的三氧化二銻，售價(jià)只有15000元/噸，售價(jià)相差近四倍。

如按配方中5%比例添加的話，僅僅這一種材料，價(jià)格就要相差2000元/噸，但這絕非是偷工減料的可怕之點(diǎn)。真正的可怕之處，要嚴(yán)重的多！

眾所周知，三氧化二砷早已被REACH禁止使用，但如此毒性原材料依然被國(guó)內(nèi)多數(shù)材料廠家所應(yīng)用。很多線纜廠家不明所以的使用，采購(gòu)標(biāo)準(zhǔn)中不對(duì)環(huán)保加以要求，換來的是對(duì)一線人員及社會(huì)的傷害及隱患。

二、所謂低煙無鹵阻燃材料，是指采用不含鹵素、發(fā)煙量小的一種阻燃材料。常規(guī)阻燃劑有氫氧化鋁、氫氧化鎂及磷氮型阻燃劑等，而非含有鹵素及其他重金屬鹽類阻燃劑。

但是目前國(guó)內(nèi)使用的材料，質(zhì)量參差不齊，已經(jīng)不僅僅是不能滿足物性要求，甚至大部分護(hù)套采用不阻燃的碳酸鈣作為填充或直接使用回收的低煙無鹵廢次材料。

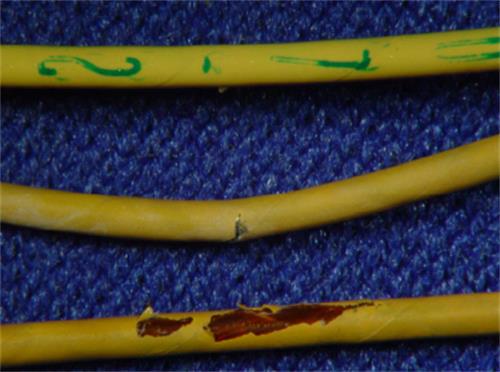

使用回收塑料作為護(hù)套的光電纜，使用壽命有待評(píng)估，最大的危害就是容易老化開裂，對(duì)光電纜的纜芯不能起到有效的保護(hù)作用，使得光電纜的使用年限大幅度降低。

珠江電纜嚴(yán)格控制質(zhì)量把關(guān)，所生產(chǎn)的低煙無鹵電線不含鹵素、不含鉛鎘鉻汞等環(huán)境物質(zhì)的膠料制成的，燃燒時(shí)更不會(huì)發(fā)出有毒煙霧，不會(huì)產(chǎn)生二次危害，符合現(xiàn)代消防安全要求的環(huán)保型電線。

這種電線的外徑比同種規(guī)格截面的全聚氯乙烯絕緣電線外徑小，在穿管施工中可以減小使用管徑，或在同一管徑條件下穿更多電線，降低建筑安裝成本。此外，該電線產(chǎn)品比聚氯乙烯絕緣電線產(chǎn)品的重量要輕很多，更便于安裝運(yùn)輸，降低勞動(dòng)強(qiáng)度，降低運(yùn)輸費(fèi)用。

三、再說說聚乙烯再生材料。再生料本身就是打著環(huán)保的名義，使用廢棄產(chǎn)品。

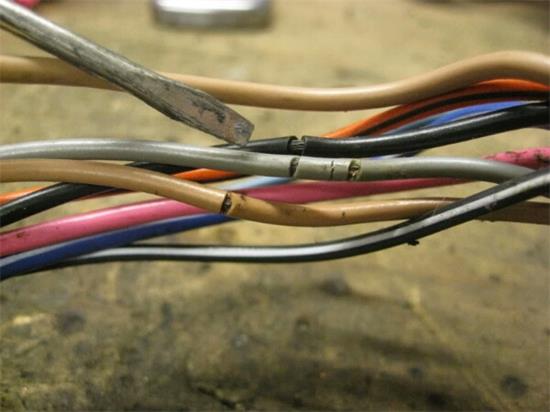

先不論這樣的使用在市場(chǎng)秩序方面產(chǎn)生的影響，單就產(chǎn)品本身存在巨大風(fēng)險(xiǎn)。即使再次添加助劑，也無法彌補(bǔ)材料內(nèi)部產(chǎn)生的缺陷，因此在使用壽命上會(huì)大大低于全新料，甚至?xí)l(fā)生短期內(nèi)老化開裂的情況。

因?yàn)椴淮_定塑料產(chǎn)品與邊角廢料的來源，導(dǎo)致了其中所含的雜質(zhì)多，其分子鏈已經(jīng)部分?jǐn)嗔?，質(zhì)量非常不穩(wěn)定，批次間物性差距大；拉伸強(qiáng)度與韌性等力學(xué)、電學(xué)性能方面都遠(yuǎn)不如全新料；

除了以上這些材料性能上的差距，最大的區(qū)別是在使用上。再生料因?yàn)楹^多雜質(zhì)、不可分解的無機(jī)物等，擠出后產(chǎn)品表面會(huì)呈現(xiàn)較粗糙、亞光、甚至有顆粒的情況，相較于全新料光潔細(xì)膩的表面，對(duì)產(chǎn)品外觀有嚴(yán)重影響，使用壽命上會(huì)大大低于全新料，甚至?xí)l(fā)生短期內(nèi)老化開裂的情況。

四、軟質(zhì)PVC材料具有良好的電氣機(jī)械物理和電氣性能，資源廣，價(jià)格低廉廣泛適用于各類電線電纜和光纜中。但是，近十年中，部分電纜料企業(yè)使用劣質(zhì)、價(jià)格低廉的所謂代用增塑劑，制造出嚴(yán)重不符合標(biāo)準(zhǔn)要求的低價(jià)PVC電纜料。

PVC電纜料使用最多的是所謂的環(huán)氧脂肪酸甲酯，實(shí)為環(huán)氧“地溝油”，系各類地溝油經(jīng)過氧化處理后制得的一種化工產(chǎn)品。其加入電纜料中其結(jié)果如何呢，對(duì)材料的性能和電纜長(zhǎng)期使用的又有哪些危害？

環(huán)氧脂肪酸甲酯，其閃點(diǎn)170～190℃，與PVC樹脂有一定的相容性。加入PVC后有很大的析出風(fēng)險(xiǎn)，表現(xiàn)為夏天冒油，冬天噴霜。根據(jù)不同配方和加工工藝，其析出的時(shí)間也有所不同，有些一、二個(gè)月就有表現(xiàn)，有的可能要一、二年，甚至幾年才表現(xiàn)出來。

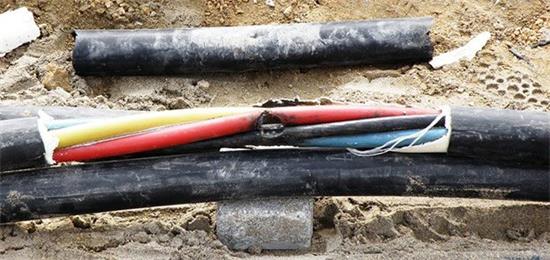

此類材料做成的電纜隨著的敷設(shè)時(shí)間的增加，會(huì)不斷地發(fā)現(xiàn)冒油、冒白的現(xiàn)象。另外隨著其加入分量增大，很容易造成熱老化質(zhì)量損失不合格，加入量大造成嚴(yán)重不合格。

作為致力于把公司建設(shè)成為國(guó)內(nèi)知名國(guó)際接軌的電線電纜行業(yè)標(biāo)桿的珠江電纜一直追求著高質(zhì)量高品質(zhì)，公司一貫堅(jiān)持選用國(guó)內(nèi)外優(yōu)質(zhì)的原材料，執(zhí)行嚴(yán)格的質(zhì)量控制體系，從源頭上保證了公司產(chǎn)品的質(zhì)量，每一條電線電纜都符合國(guó)家標(biāo)準(zhǔn)和國(guó)際電工委員會(huì)標(biāo)準(zhǔn)。珠江電纜保證絕不使用劣質(zhì)材料，同時(shí)呼吁廣大市民不要輕易上當(dāng)購(gòu)買了劣質(zhì)電纜，若發(fā)現(xiàn)假冒劣質(zhì)電纜一定要及時(shí)向有關(guān)部門舉報(bào)，堅(jiān)決打擊假冒偽劣產(chǎn)品不讓不法分子有可乘之機(jī)！
