本產品適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合，作為電氣裝備之間的控制接線。
控制用電纜：用于居住及商業用建筑及工業用控制設施電路上的電源用電纜信號。
自動控制電纜：用于居住及商業用途的建筑、產業、保安設施的設備間傳達控制信號，還用于防止線芯間干擾及外部噪音。
產品特點:
以最佳的技術和研發能力為基礎，通過電線材料的自身開發和穩定的工程，可發揮出優良的性能，成品外徑完全符合功能。
|
執行標準： |
GB/T9330.3-2008 |
|
品 牌： |
珠江電纜 |
|
型 號： |
KYJV |
|
導體材料： |
無氧化銅芯（銅含量：99.99%） |
|
芯 數： |
多芯 |
|
絕緣材料： |
XLPE |
|
額定電壓： |
450/750V |
|
顏 色： |
紅色 黃色 藍色 綠色 黑色 |
交聯聚乙烯絕緣控制電纜具有PVC絕緣電纜無法比擬的優點，它的結構簡單、重量輕、耐熱好、負載能力強、不熔化、耐化學腐蝕、機械強度高。該產品的主要功能有如下幾種——普通：用于居住、商業用途的建筑及產業用配電電路上。
耐燃：以防止2次火災擴散作為目標（ZR）
耐熱：消防用（NH）
低毒性耐燃：使用環境有害物質材料，火災時可抑制毒氣和煙霧的環保產品（WDZ）
遮蔽：防止線芯間干擾和遮蔽外部噪音效果
外包裝型：保護絕緣線芯的金屬外包裝
此外，交聯聚乙烯絕緣控制電纜還具有以下8大優點：
1、交聯聚乙烯幾乎完全保持聚乙烯固有的高電氣性能，擊穿強度高，絕緣電阻大，介電常數小，介質損耗低。
2、交聯聚乙烯密度小，電纜不用金屬護套，因此單位長度電纜重量輕，敷設方便。
3、交聯聚乙烯具有較高的耐熱性和耐老化性能，介質損耗低，長期允許工作溫度90℃，因此，傳輸容量可大大提高。
4、宜于垂直、高落差和有振動場所敷設。
5、耐化學藥品性能好。
6、電纜具有絕緣性能好，防水、耐腐蝕、耐壓的特點。
7、采用無鹵阻燃材料，改善了電纜的阻燃性能，降低燃燒時的煙霧濃度及有害氣體逸出，提高了電纜的安全可靠性。
8、屏蔽型控制電纜具有介質損耗小。傳輸信號能力強?？垢蓴_性能好等特點，能可靠地傳輸微弱的模擬信號。
使用條件：
（1）電纜導體的長期工作溫度為90℃，短路時（最長持續時間不超過5S）電纜導體的最高溫度不超過250℃。
（2）敷設電纜時的環境溫度不低于0℃。
（3）敷設安裝電纜的彎曲半徑：無鎧裝層的電纜，不應小于電纜外徑的8倍；鎧裝或銅帶屏蔽結構的電纜，不應小于電纜外徑的12倍。
一、交聯聚乙烯絕緣控制電纜具有以下幾大型號，不同型號的名稱與用途均不一樣— —
|
交聯聚乙烯絕緣控制電纜 |
||
|
型號 |
名稱 |
用途 |
|
KYJV |
交聯聚乙烯絕緣聚氯乙烯護套控制電纜 |
敷設在室內、電纜溝、管道等固定場合 |
|
KYJYP |
交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 |
敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
|
KYJVP2 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜 |
敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
|
KYJVP3 |
交聯聚乙烯絕緣聚氯乙烯護套鋁塑復合帶屏蔽控制電纜 |
敷設在室內、電纜溝、管道等要求屏蔽的固定場合 |
|
KYJV22 |
交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝控制電纜 |
敷設在室內、電纜溝、管道、直埋等承受較大機械外力的固定場合 |
|
KYJVP2-22 |
交聯聚乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜 |
敷設在室內、電纜溝、管道、直埋等要求屏蔽且承受較大機械外力的固定場合 |
|
KYJV32 |
交聯聚乙烯絕緣聚氯乙烯護套鋼絲鎧裝控制電纜 |
適用于水中或高落差地區，能承受機械外力作用和相當?shù)睦?/span> |
|
KYJVR |
交聯聚乙烯絕緣聚氯乙烯護套控制軟電纜 |
敷設在室內移動要求柔軟的場合 |
|
KYJVRP |
交聯聚乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜 |
敷設在室內移動要求柔軟屏蔽的場合 |
|
注：該系列電纜推薦芯數為：2、3、4、5、7、8、10、12、14、16、19、24、27、30、37、44、48、52、61。 |
||
二、不同型號的交聯聚乙烯絕緣控制電纜，其導體界面與芯數也存在不同— —
|
型號 |
導體標稱截面/mm2 |
||||||||
|
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|||
|
芯數 |
|||||||||
|
KYJV、KYJVP KYJYP、KYJYP |
2~61 |
2~14 |
2~10 |
||||||
|
KYJVP2、KYJVP3 KYJYP2、KYJYP3 |
4~61 |
4~14 |
4~10 |
||||||
|
KYJV22、KYJV23 |
7~61 |
4~61 |
4~14 |
4~10 |
|||||
|
KYJVP2-22、KYJVP2-23 |
7~61 |
4~61 |
4~14 |
4~10 |
|||||
|
KYJV32、KYJV33 |
19~61 |
7~61 |
4~14 |
4~10 |
|||||
|
注：本表中未列出的電纜規格可根據需求增加。 |
|||||||||

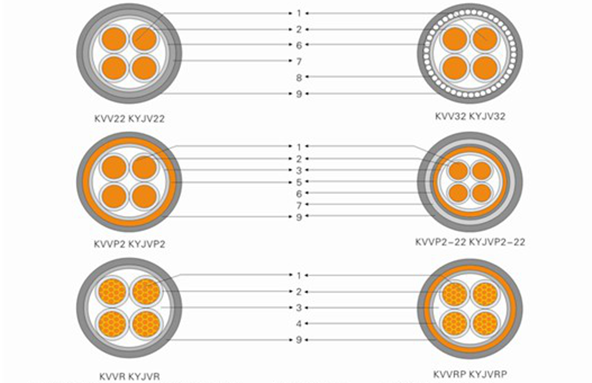

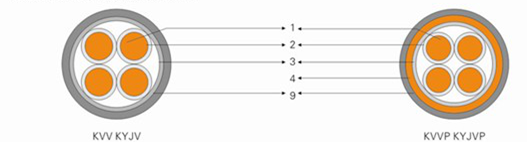

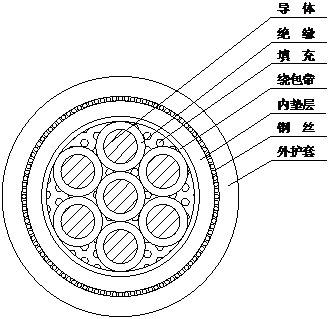

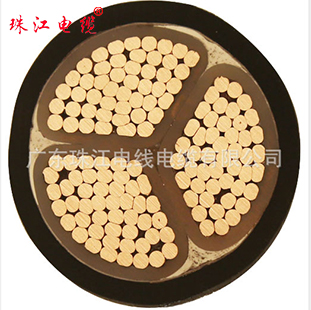

三、交聯聚乙烯絕緣控制電纜的結構圖— —
1-導體、2-絕緣、3-纜包帶、4-編織屏蔽、5-鋼帶屏蔽、6-內護套、7-鋼帶鎧裝、8-鋼絲鎧裝、9-外護套
交聯聚乙烯絕緣控制電纜的技術參數— —
1、成品電纜導體20℃時直流電阻：
|
項目 |
單位 |
技術指標 |
|||||||
|
20℃時導體直流電阻 |
Ω/km |
截面mm2 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
A、B類 |
24.5 |
18.1 |
12.2 |
7.41 |
4.61 |
3.08 |
1.83 |
||
|
R類 |
26.0 |
19.5 |
13.3 |
7.98 |
/ |
/ |
/ |
||
2、成品電纜應經受3.0kV/5min工頻交流電壓試驗，絕緣不擊穿。
3、成品電纜導體90℃時的絕緣電阻：
|
項目 |
單位 |
技術指標 |
|||||||
|
90℃時絕緣電阻 |
MΩ.km |
截面mm2 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
A類 |
1.20 |
1.10 |
1.10 |
1.0 |
0.85 |
0.70 |
/ |
||
|
B類 |
1.4 |
1.30 |
1.0 |
0.90 |
0.77 |
0.65 |
0.65 |
||
4、交聯聚乙烯絕緣控制電纜的耐熱性、耐寒性、耐化學性、絕緣電阻和使用壽命遠優于聚氯乙烯。
