適用范圍:
交流額定電壓Uo/U為0.6/1KV及以下的輸配電線路上
產品特點:
具有高機械強度、耐環境應力好、優良的電氣性能和耐化學腐蝕等特點，重量輕，結構簡單，使用方便。
|
執行標準： |
GB/T2706-2008 |
|
品 牌： |
珠江電纜 |
|
型 號： |
YJV、YJV22 |
|
導體材料： |
無氧化銅芯（銅含量：99.9%） |
|
芯 數： |
YJV（1-5）、YJV22（2-5） |
|
絕緣材料： |
交聯聚乙烯 |
|
規 格： |
YJV（1芯）：1.5-800mm2 |
|
額定電壓： |
0.6/1KV及以下 |
|
顏 色： |
黑色 |

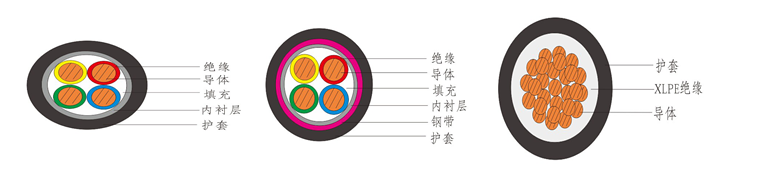

結構圖>>

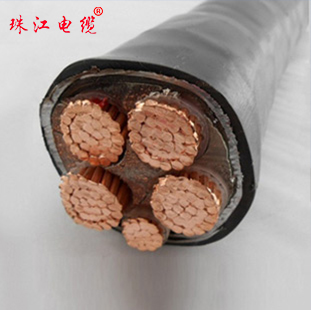

交聯聚乙烯絕緣電力電纜具有高機械強度、耐環境應力好、優良的電氣性能和耐化學腐蝕等特點，重量輕，結構簡單，使用方便。
產品特色：
1、絕緣線芯識別標志采用分色帶或色母分色區別。
2、多芯電纜采用緊壓扇形設計，結構穩定、重量輕、外徑小。
3、具有優良的電氣性能，擊穿電場強度高。
4、介質損耗角正切值tanδ小，絕緣電阻高。
5、有較高的耐熱性和耐老化性能，允許工作溫度高，載流量大。
6、電纜能承受較大機械外力和抗拉力，敷設維護簡單。
技術參數：
1、導體直流電阻符合GB/T3956-2008的要求。
2、成品電纜絕緣性能符合GB/T12706.1要求。且應經受3.5kV規定的交流電壓試驗5分鐘不擊穿。
使用條件：
1、電纜敷設安裝時的環境溫度不低于0℃，電纜彎曲半徑不小于電纜外徑12D。
2、電纜導體的長期最高工作溫度不超過90℃。
3、短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃。
產品型號與使用范圍：
|
型號 銅芯 |
名稱 |
適用范圍 |
|
YJV |
銅芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
敷設于室內，隧道、電纜溝及管道中，也可埋在松散的土壤中，電纜能承受一定的敷設牽引，但不能承受機械外力作用的場合。單芯電纜不允許敷設在磁性管道中。 |
|
YJY |
銅芯交聯聚乙烯絕緣聚乙烯護套電力電纜 |
|
|
YJV22 |
銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
適用于室內、隧道、電纜溝及地下直埋敷設（埋沒深度：距地面≥0.7m），電纜能承受機械外力作用，但不能承受大的拉力 |
|
YJV23 |
銅芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 |
YJV型號電纜，即0.6/1kv交聯聚乙烯絕緣聚氯乙烯護套電力電纜_鎧裝電纜。
YJV22型號電纜，即0.6/1kv交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜。
兩者最大的區別在于YJV型號沒有內護套和鎧裝，只有單層護套，而YJV22有內護套加金屬鎧裝加外護套，即雙層護套。YJV型號電纜更軟一些，而YJV22型號電纜的抗拉抗壓性能更好。
