本產品適用于交流額定電壓450/750V及以下動力裝置固定布線（敷設）用。在低壓動力線路、日常電氣、儀器儀表及電信設備中有著廣泛的用途。
產品特點:
電纜的額定電壓Uo/U 為450/750V及以下
電纜導體長期工作溫度：普通電纜不超過70℃，耐熱90℃產品不超過90℃；
電纜敷設電纜敷設時的環境溫度應不低于0℃，其彎曲半徑：
電纜外徑（D）小于25mm者，應不小于4D；
電纜外徑（D）為25mm以上者，應不小于6D。
|
執行標準： |
GB/T5023-2008、JB/T8734-2012 |
|
品 牌： |
珠江電纜 |
|
型 號： |
RV、ZR-RV、NH-RV |
|
導體材料： |
無氧銅（≥銅含量：99.9%以上） |
|
芯 數： |
多芯導體 |
|
絕緣材料： |
聚氯乙烯 |
|
規 格： |
0.5-240mm2 |
|
額定電壓： |
300/500V 450/750V |
|
顏 色： |
紅色 黃色 黃綠雙色 藍色 綠色 黑色 |

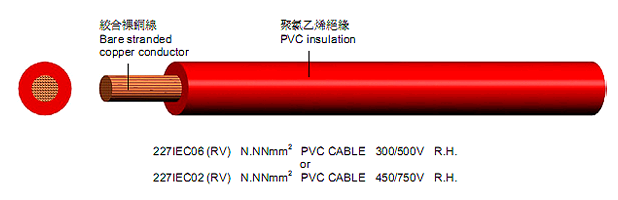

結構圖>>
RV電纜線在工業配電領域有著廣泛的應用，尤其適合要求較為嚴格的柔性安裝場所，如電控柜，配電箱及各種低壓電氣設備，可用于電力，電氣控制信號及開關信號的傳輸。RV電線電纜采用軟結構的設計，導體彎曲半徑較小，且適用于潮濕多油的安裝場所。同時，RV電纜線在獲得了CCC及CE標志的認證，符合HD（歐盟統一協調標準）的要求，不僅可以適用于中國市場，也適用于歐洲市場。
耐火特征：
|
標準 |
符合IEC331規定 |
符合GB12666.6規定-A類 |
符合GB12666.6規定-B類 |
|
火焰溫度 |
750℃ |
950~1000℃ |
750~800℃ |
|
燃燒時間 |
3h |
90min |
90min |
|
冷卻時間 |
12h |
|
|
|
附加電壓 |
額定電壓 |
額定電壓 |
額定電壓 |
|
附加電流 |
3A |
3A |
3A |
|
備注：阻燃特征符合GB12666.5成束電纜燃燒試驗A類 |
|||
RV電纜線的絕緣材質是聚氯乙烯，根據性能的不同，該產品還可分為絕緣、阻燃、耐火三種分類，不同的分類用途不一樣。
|
型號 |
名稱 |
絕緣材質 |
額定電壓 |
芯數 |
標稱截面 |
用途 |
|
RV |
銅芯聚氯乙烯絕緣連接軟電線電纜 |
聚氯乙烯混合料（PVC） |
450/750V及以下 |
1 |
0.5-240mm2 |
用于低壓動力線路、日常電氣、儀器儀表及電信設備 |
|
ZR-RV |
阻燃型銅芯聚氯乙烯絕緣連接軟電線電纜 |
用于具備阻燃場合的電工、儀表、電信設備、動力裝置及照明線路固定敷設用 |
||||
|
NH-RV |
耐火銅芯聚氯乙烯絕緣連接軟電線電纜 |
用于控制、監控回路、電力、線路保護等場合以及大型建筑、石油、冶金、化工、電纜、艦船、人員密集等行業中有較高阻燃和耐火要求的場所。 |
||||
|
備注：RV、ZR-RV、NH-RV均屬軟線的系列產品，故三種型號的結構參數都是一樣，詳細參數可見下文的介紹。 |
||||||
RV電纜線可分為02、06、08三種型號，不同的型號具有不一樣的特性，在結構尺寸的參數方面也存在一些差異。
|
型號 |
執行標準 |
名稱 |
額定電壓 |
使用范圍 |
|
60227IEC02(RV) |
GB/T5023.3-2008 |
一般用于單芯軟導體無護套電纜 |
450/750V |
固定布線 |
|
60227IEC06(RV) |
內部布線用導體溫度為70℃的單芯軟導體無護套電纜 |
300/500V |
||
|
60227IEC08(RV-90) |
內部布線用導體溫度為90℃的單芯軟導體無護套電纜 |
300/500V |
